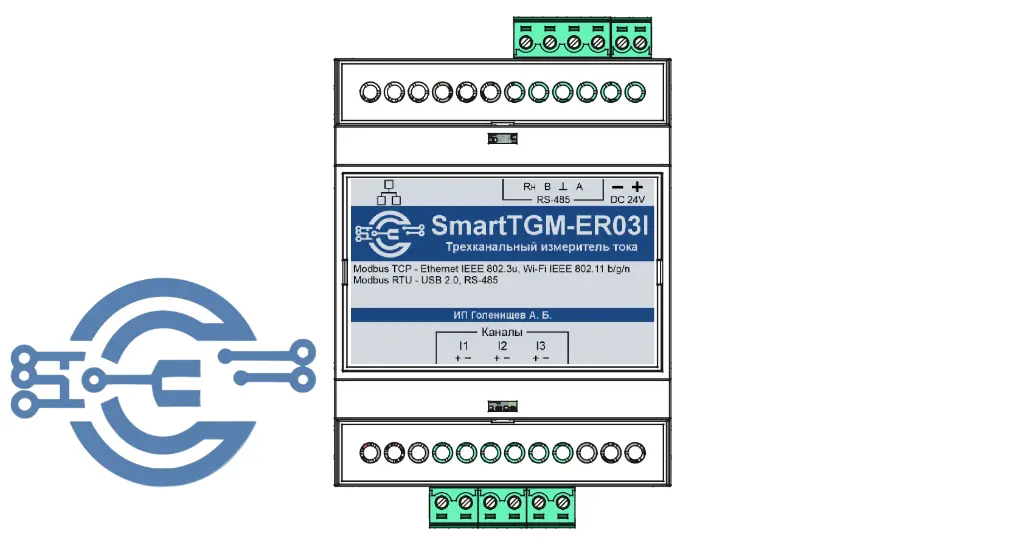

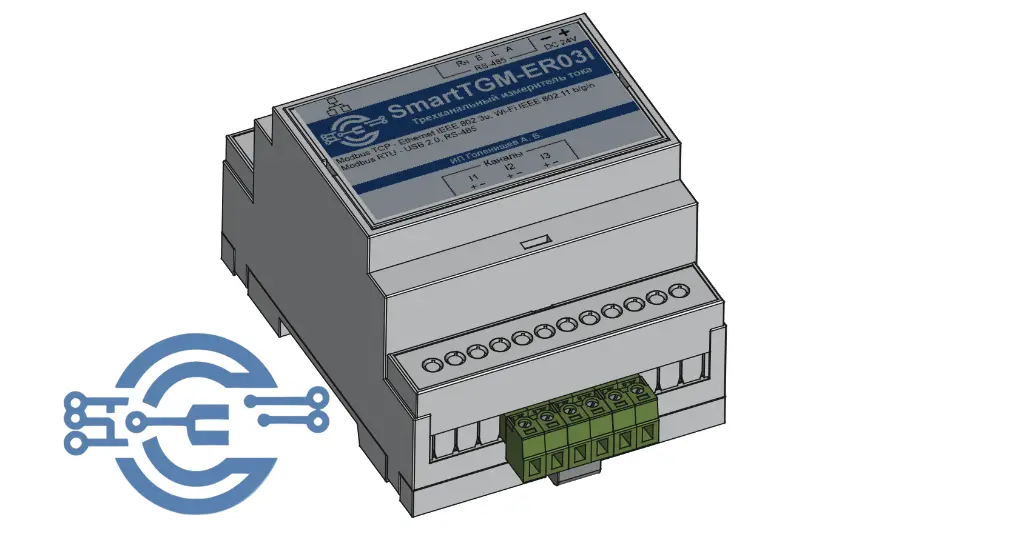

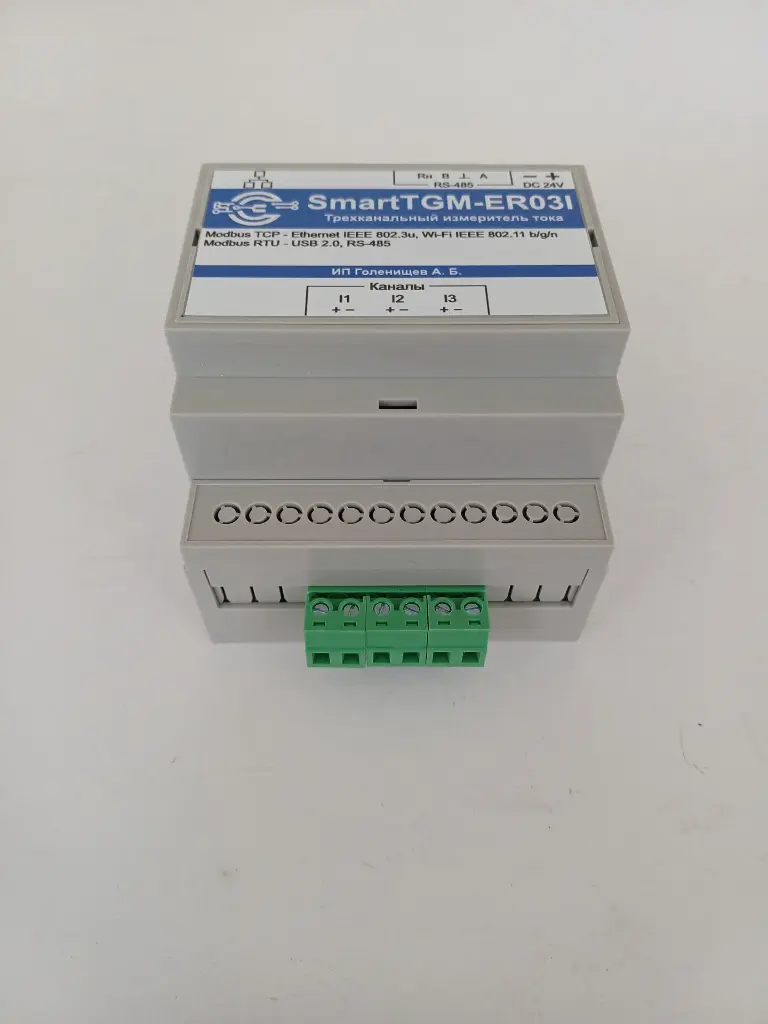

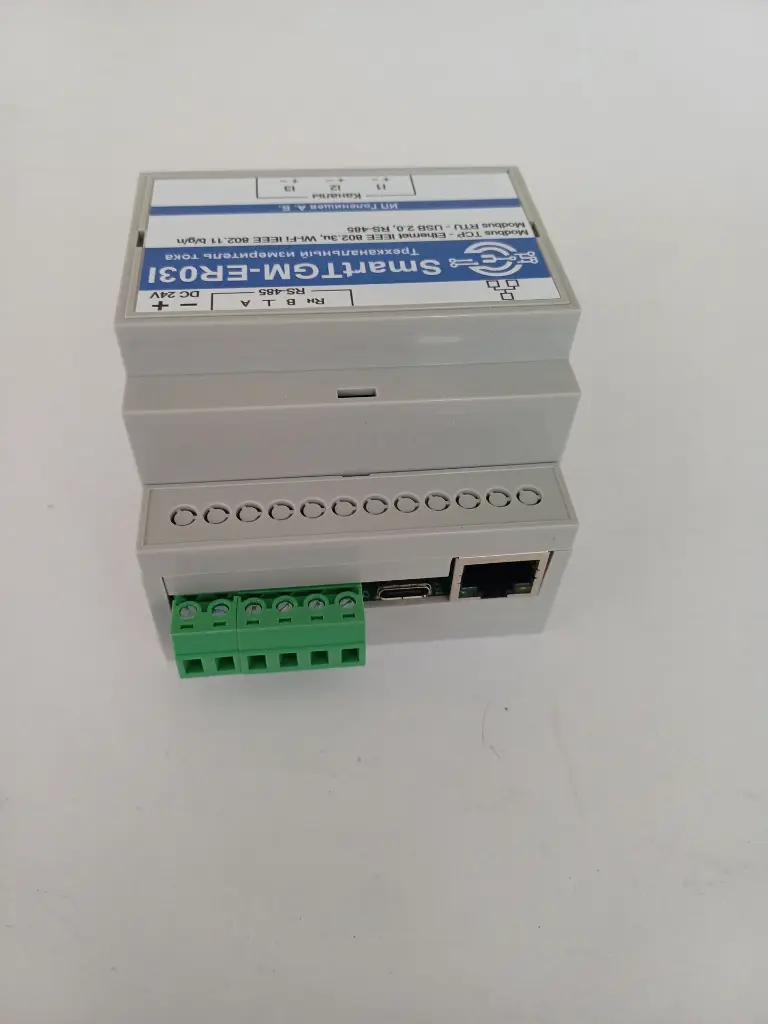

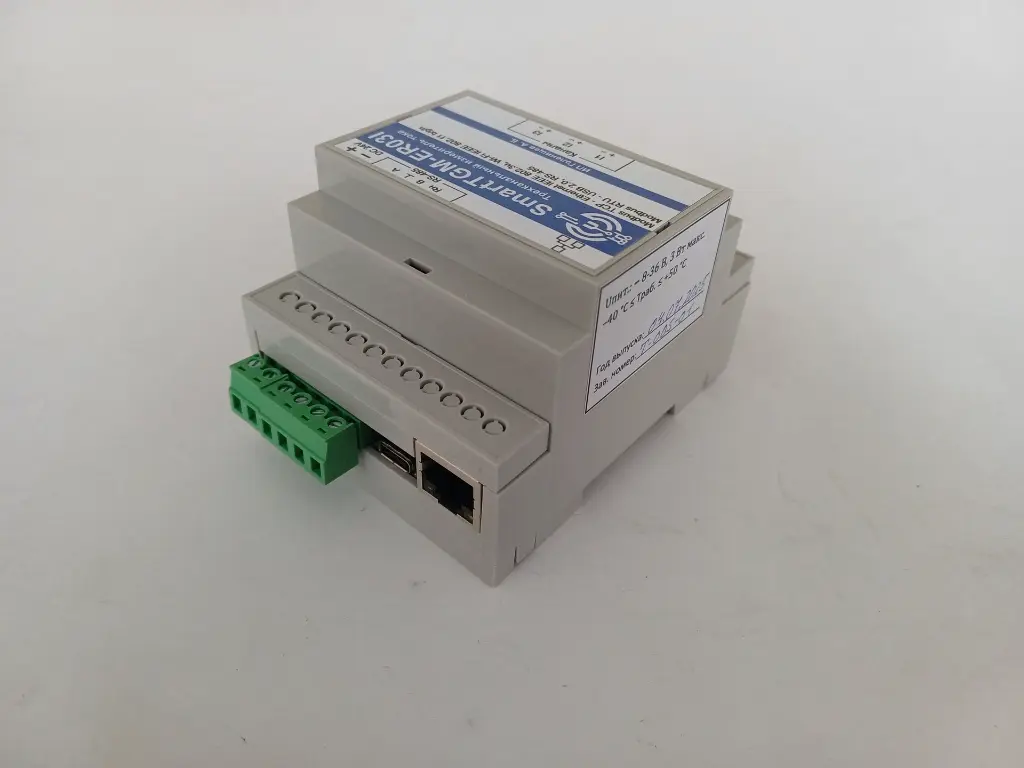

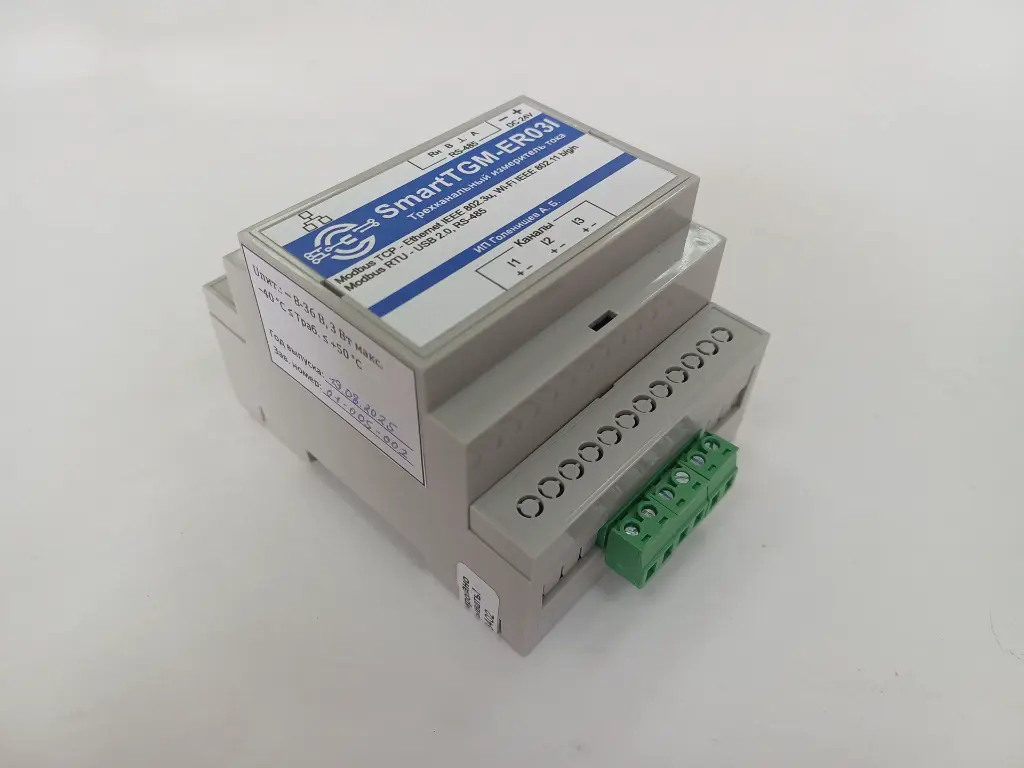

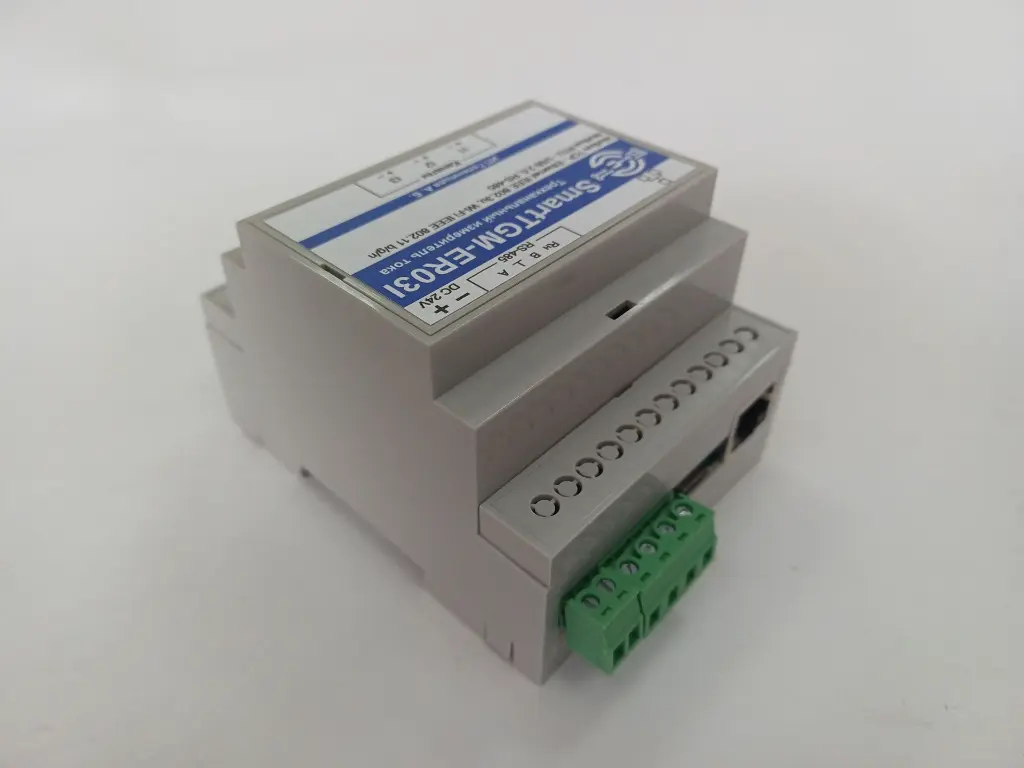

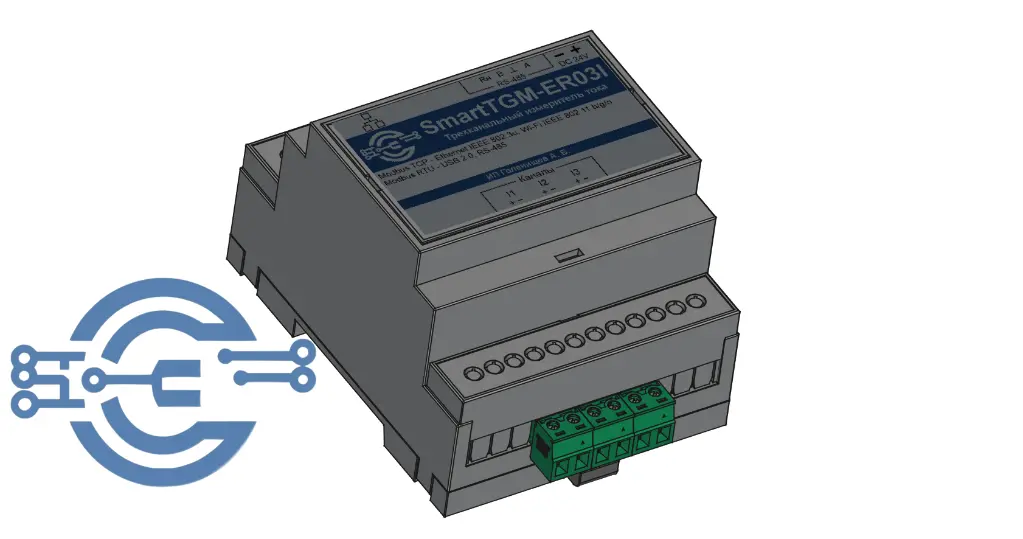

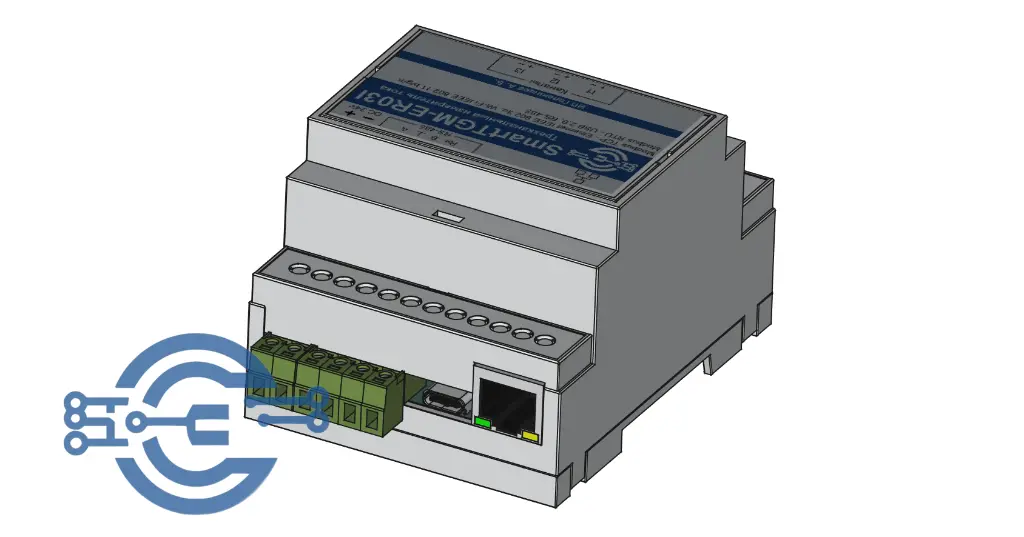

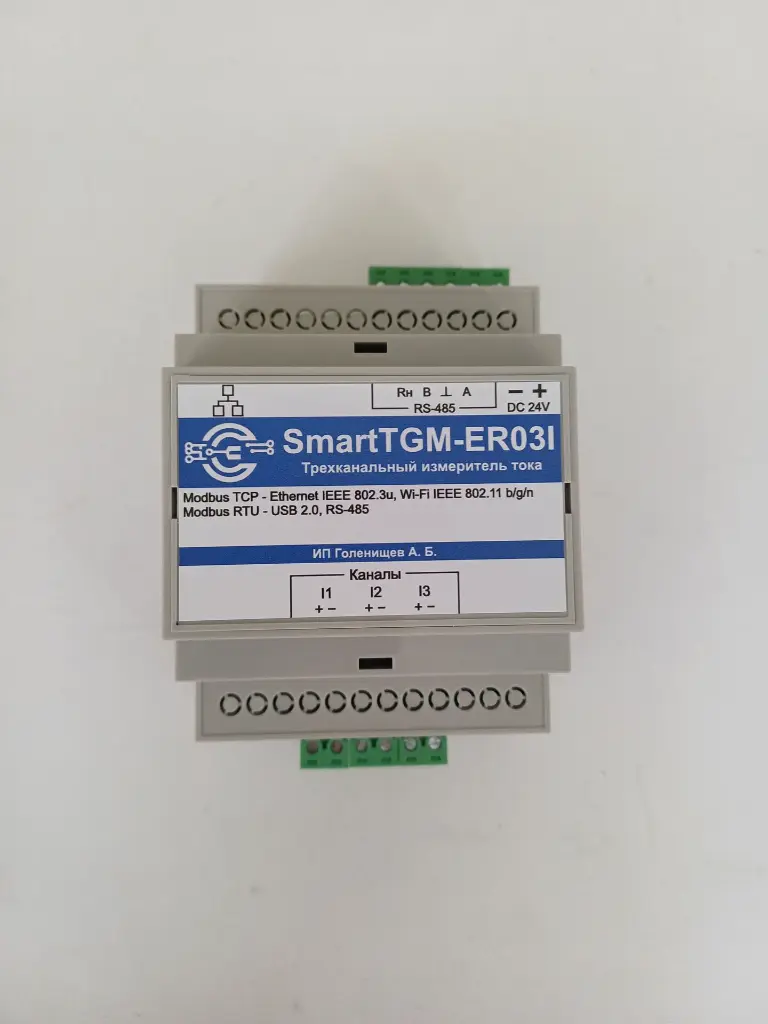

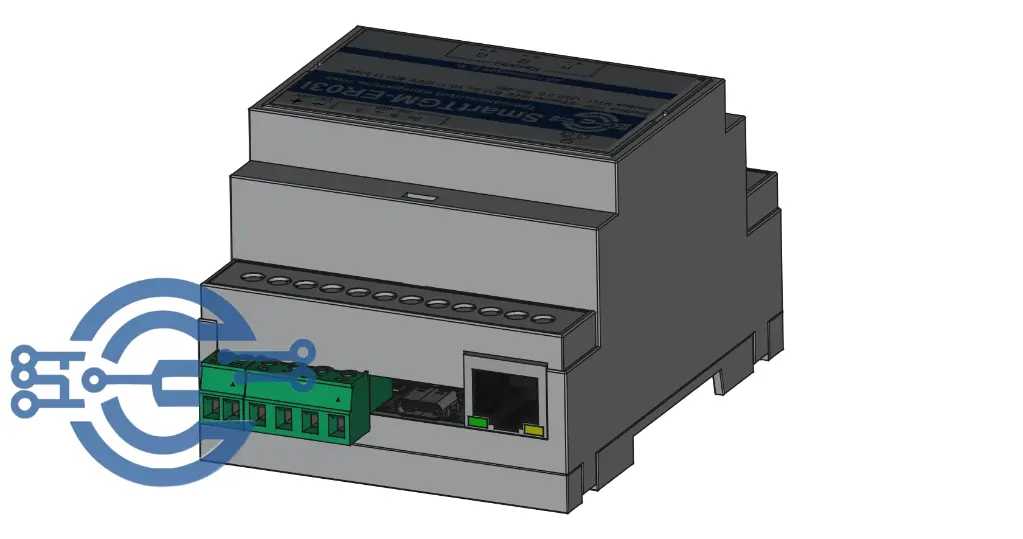

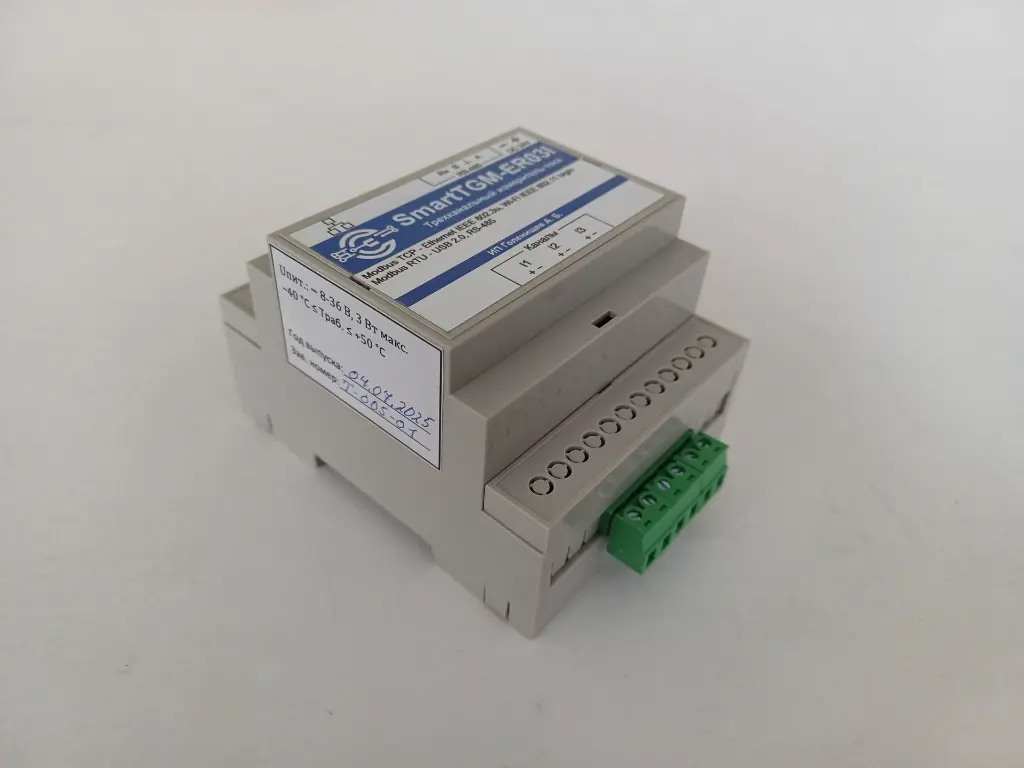

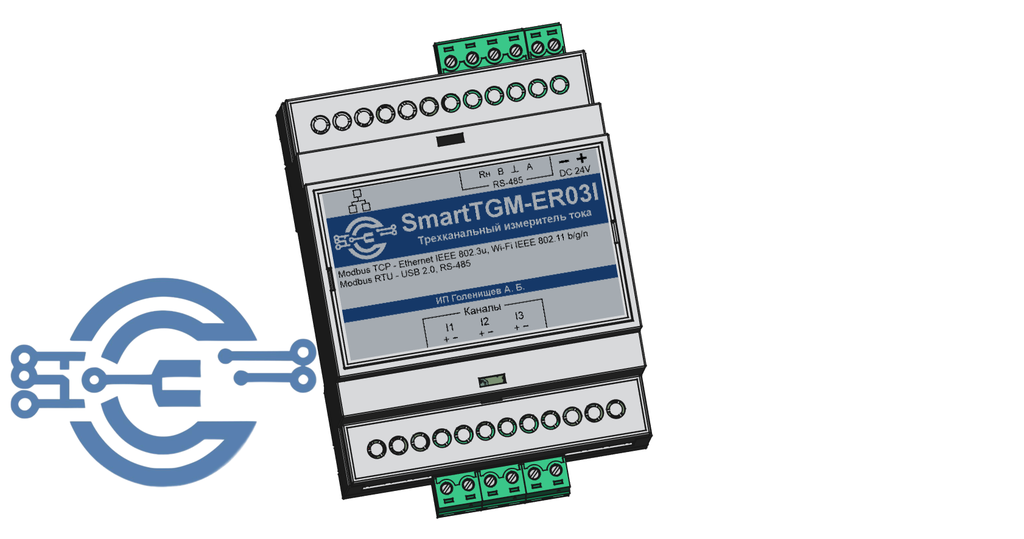

Трехканальный измеритель тока SmartTGM-ER03I
Преобразователь измерительный SmartTGM-ER03I предназначен для измерения силы и напряжения постоянного тока в диапазонах 0…5 мА, 0…10 мА, 2…10 мА, 0...20 мА, 4...20 мА для последующей передачи по протоколу Modbus через цифровые интерфейсы. Применяется для сбора показаний промышленных датчиков с интерфейсом "токовая петля".
- 3 канала измерения унифицированных сигналов в диапазоне 0..20 мА (поддиапазон устанавливается программно);
- возможность индивидуальной настройки каждого канала измерения;
- интерфейс передачи данных - Ethernet, Wi-Fi, USB, RS-485;
- протокол обмена - Modbus RTU/TCP;
- программа для конфигурирования, архивирования и просмотра измеренных значений на ПК входит в комплект поставки;
- широкий температурный диапазон эксплуатации от -40 до +50 °С.
Настоящие условия предоставления услуг ("Условия", "Соглашение") являются соглашением между веб-сайтом ("Оператор веб-сайта", "мы", "нам" или "наш") и вами ("Пользователь", "вы" или "ваш"). В настоящем Соглашении изложены общие положения и условия использования вами данного веб-сайта и любых его продуктов или услуг (далее "Веб-сайт" или "Услуги").
Модуль аналогового ввода SmartTGM-ER03I применяется совместно с программируемым логическим контроллером, либо с персональным компьютером, интегрированными в SCADA системы, для преобразования аналоговых сигналов (унифицированных токовых сигналов) от датчиков давления, температуры, уровнемеров, расходомеров и т. д. в цифровой код с последующей передачей измеренного значения по интерфейсам USB, RS-485 (протокол MODBUS RTU) и Ethernet, Wi-Fi (Modbus TCP).
Для конфигурирования трехканального измерительного модуля с ПК используется программа «SmartTGM-ER03I configurator», входящая в комплект поставки.

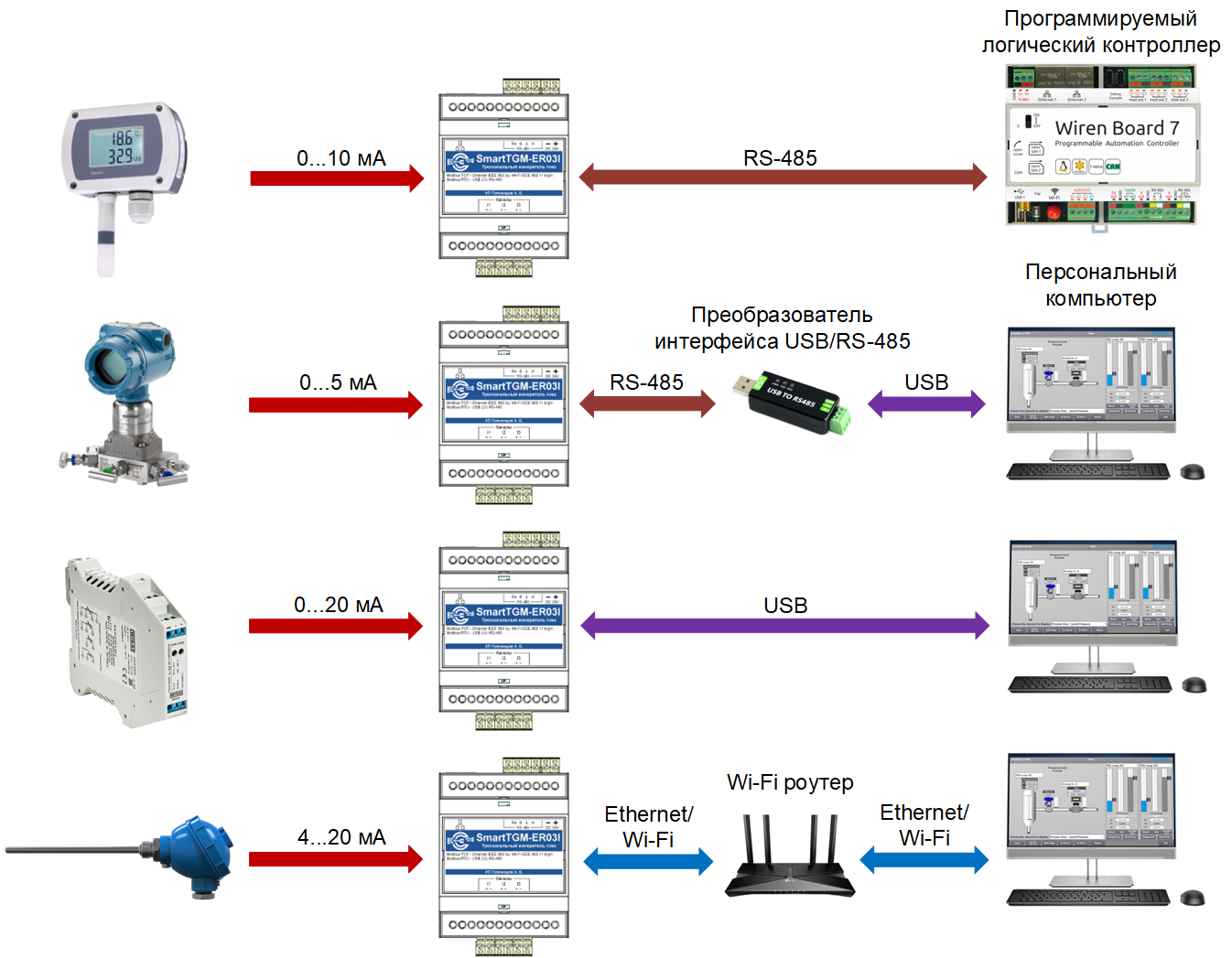

Пример подключения модуля к управляющему устройству (ПК и ПЛК)

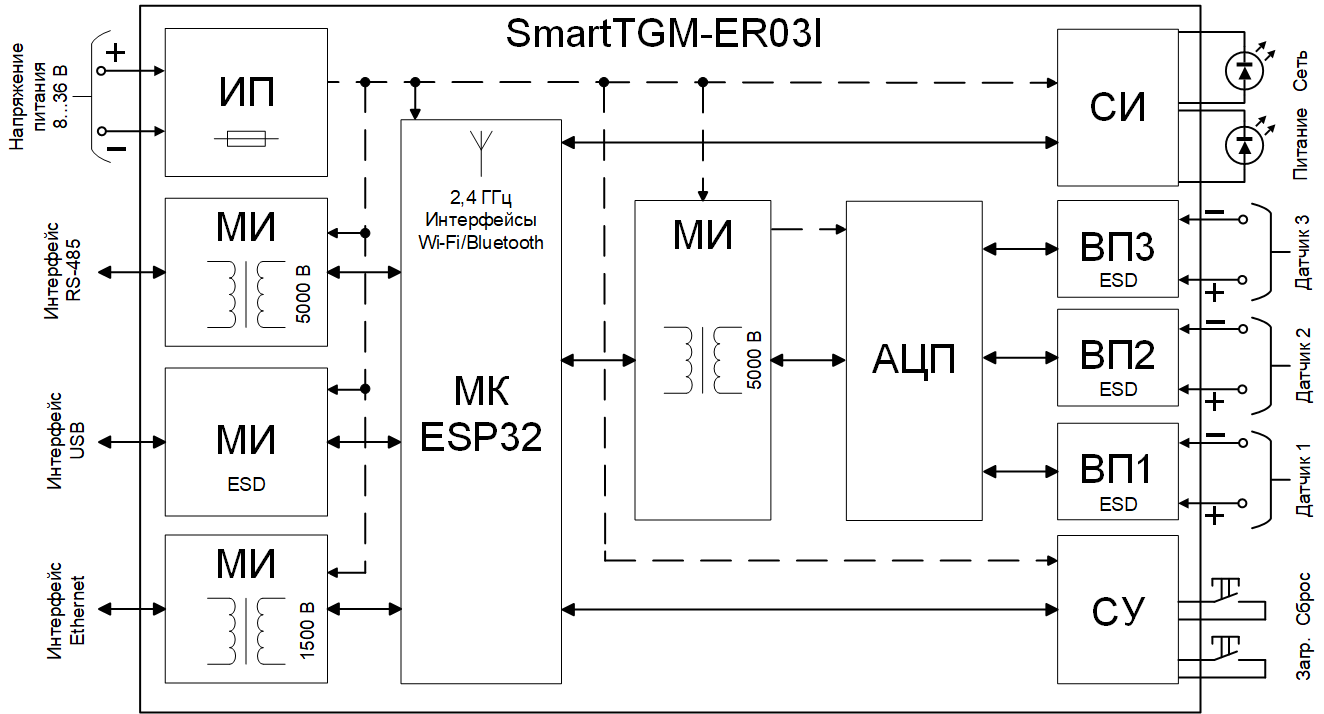

Функциональная схема
Источник питания (ИП) преобразует внешнее напряжение питания 8…36 В в стабилизированное напряжение постоянного тока, необходимое для питания микроконтроллера (МК), модулей интерфейсов (МИ) и аналоговой измерительной части. Источник питания имеет защиту от неправильного подключения. Микроконтроллер ESP32 на плате представлен в виде модуля с антенной 2,4 ГГц для беспроводной передачи данных по Wi-Fi и Bluetooth. Интерфейсы Ethernet, RS-485 и АЦП гальванически развязаны с микроконтроллером. Порт USB, входы для подключения датчиков имеют антистатическую защиту.
Входные преобразователи (ВП1-ВП3) обеспечивают преобразование значений входных токовых сигналов в напряжения, согласованные по диапазону с входным напряжением аналого-цифрового преобразователя (АЦП). АЦП преобразует измеренные значения напряжения с выходов ВП1-ВП3 в цифровой код, передаваемый в МК через последовательный интерфейс.
Схема индикации (СИ) индицирует наличие питания и состояние подключения к беспроводной сети Wi-Fi на светодиодах. Схема управления (СУ) позволяет осуществлять перезагрузку устройства и обновление встроенной микропрограммы.
Микроконтроллер (МК) обеспечивает:
- постоянное получение значений измерений с каналов АЦП;
- расчет измеренных значений тока с установленной периодичностью и заданным усреднением, обновление полученных значений в регистрах Modbus;
- хранение заданных настроек в энергонезависимой памяти;
- управление модулями интерфейсов USB, RS-485, Ethernet, Wi-Fi;
- связь через МИ по интерфейсу USB и RS-485 (протокол Modbus RTU), а также по интерфейсу Ethernet и Wi-Fi (Modbus TCP);
- подключение к беспроводной сети по Bluetooth через мобильное приложение.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон напряжение питания постоянного тока, В | 8…36 |
| Потребляемая мощность, Вт | не более 3 |
| Время установления рабочего режима, минут | не более 15 |
| Конструктивное исполнение | пластмассовый корпус для монтажа на DIN-рейке GAINTA D4MG |
| Степень защиты по ГОСТ 14254 | IP30 |
| Средний срок службы, лет | 12 |
| Масса, кг | не более 0,1 |
SmartTGM-ER03I содержит три идентичных измерительных гальванически связанных между собой канала (общий минус). SmartTGM-ER03I имеет гальваническую развязку между входными измерительными цепями, линиями интерфейсов RS-485, Ethernet и источником питания.
| Параметр | Значение |
|---|---|
| Количество каналов измерения | 3 |
| Такт измерения (выбирается пользователем), с | 0,1…10,0 |
| Усреднение измерений (количество измерений для усреднения) | 1…32 |
| Входное сопротивление прибора при подключении источника унифицированного сигнала тока, Ом | 50 |
| Диапазон измерений, мА | Условное обозначение | Входное напряжение, мВ, не более |
| 0…5 | I0-5 | 500 |
| 0...10 | I0-10 | 1000 |
| 2…10 | I2-10 | 1000 |
| 4…20 | I4-20 | 2000 |
| 0…20 | I0-20 | 2000 |
| Параметр | Значение |
| Предел допускаемой основной приведенной погрешности, % | ± 0,05 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона температур на каждые 10 °С, % | не более пределов допускаемой основной приведенной погрешности |
| Пределы допускаемой дополнительной погрешности, вызванной воздействием повышенной влажности, % | не более пределов допускаемой основной приведенной погрешности |
| Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания в рабочем диапазоне, % | не более пределов допускаемой основной приведенной погрешности |
| Время установления, в течение которого измеренное значение входит в зону предела допускаемой основной приведенной погрешности, с (при значениях такта измерений 0,1 с и усреднения измерений 10) | не более 1 |
Конфигурирование SmartTGM-ER03I возможно с помощью ПК или любого другого устройства через поддерживаемые интерфейсы.

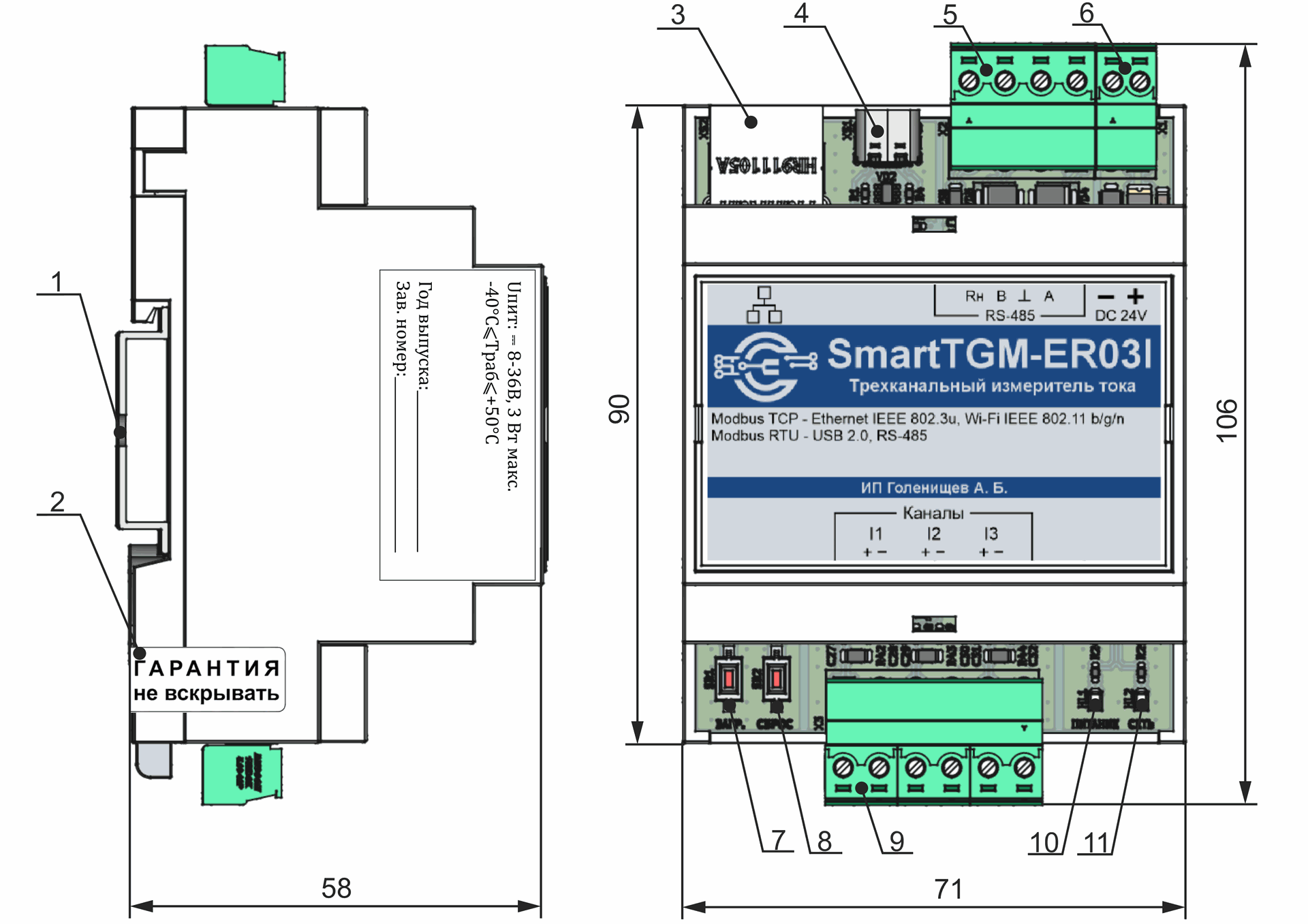

Габаритные размеры
1 — DIN-рейка;
2 — гарантийная этикетка;
3 — разъем RJ45 для подключения интерфейса Ethernet 100Мбит/c;
4 — разъем USB-C для подключения устройства к ПК, обновления ПО;
5 — разъем 15EDGK-5.08-04P для подключения интерфейса RS-485;
6 — разъем 15EDGK-5.08-02P для подключения напряжения питания;
7 — кнопка переключения режима загрузки микропрограммы прибора;
8 — кнопка сброса прибора (перезагрузки встроенного ПО);
9 — разъемы 15EDGK-5.08-02P каналов измерения для подключения датчиков;
10 — светодиод наличия напряжения питания;
11 — светодиод состояния подключения к беспроводной сети Wi-Fi.
Режимы индикации
| Состояние модуля | Светодиод
«ПИТАНИЕ»
|
Светодиод «СЕТЬ» |
| SmartTGM-ER03I выключен | выключен | выключен |
| SmartTGM-ER03I включен, беспроводная сеть выключена | красный | выключен |
| SmartTGM-ER03I включен, беспроводная сеть включена и идет поиск беспроводной сети | красный | мигающий синий |
| SmartTGM-ER03I включен, беспроводная сеть включена и подключена к точке доступа | красный | синий |

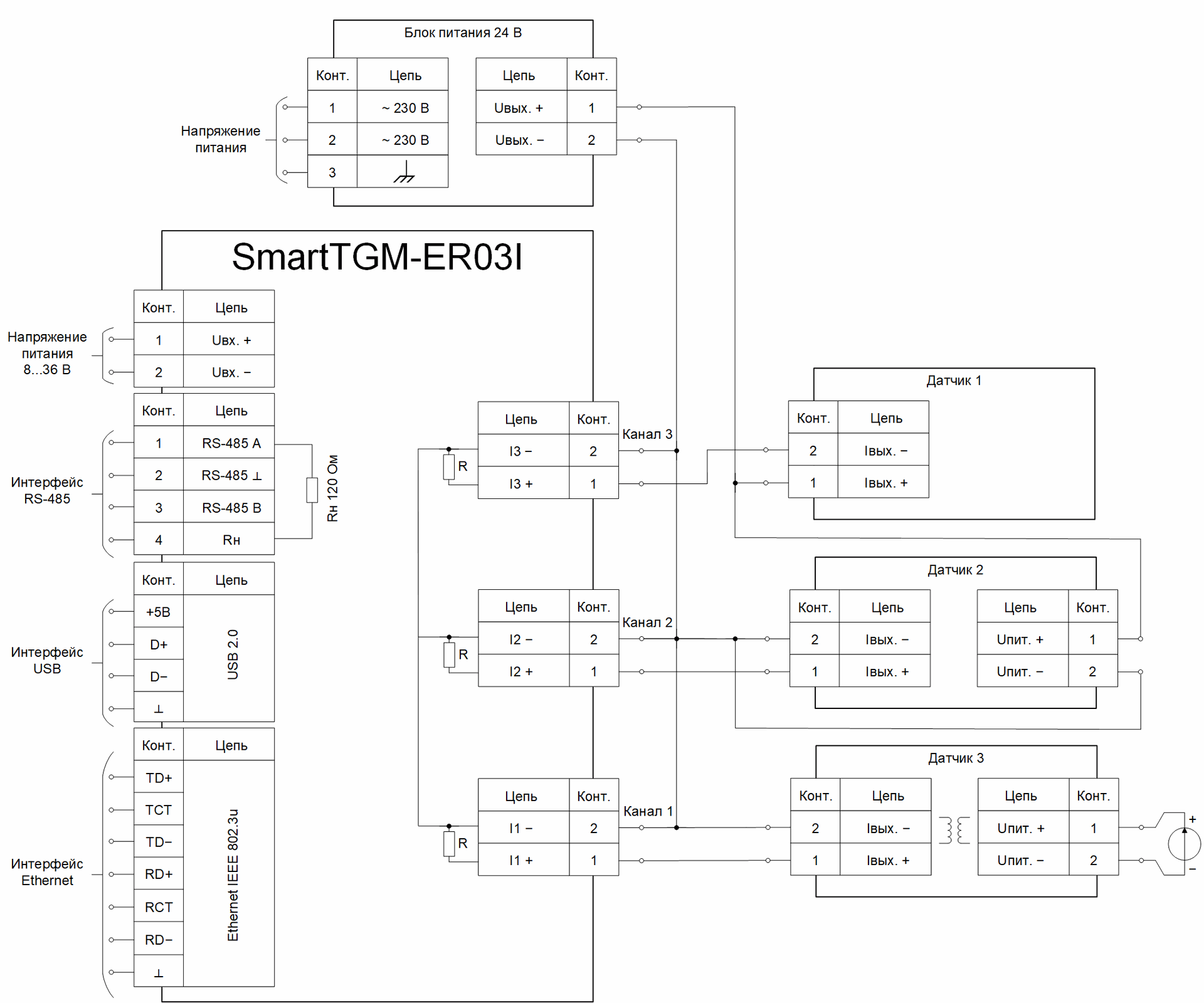

Схема подключения каналов измерения к датчикам
Примечание: датчик 1 имеет пассивный токовый выход, датчик 2 имеет активный токовый выход (общая земля питания и выходного сигнала), датчик 3 имеет активный токовый выход и гальваническую развязку (питается от отдельного источника питания).

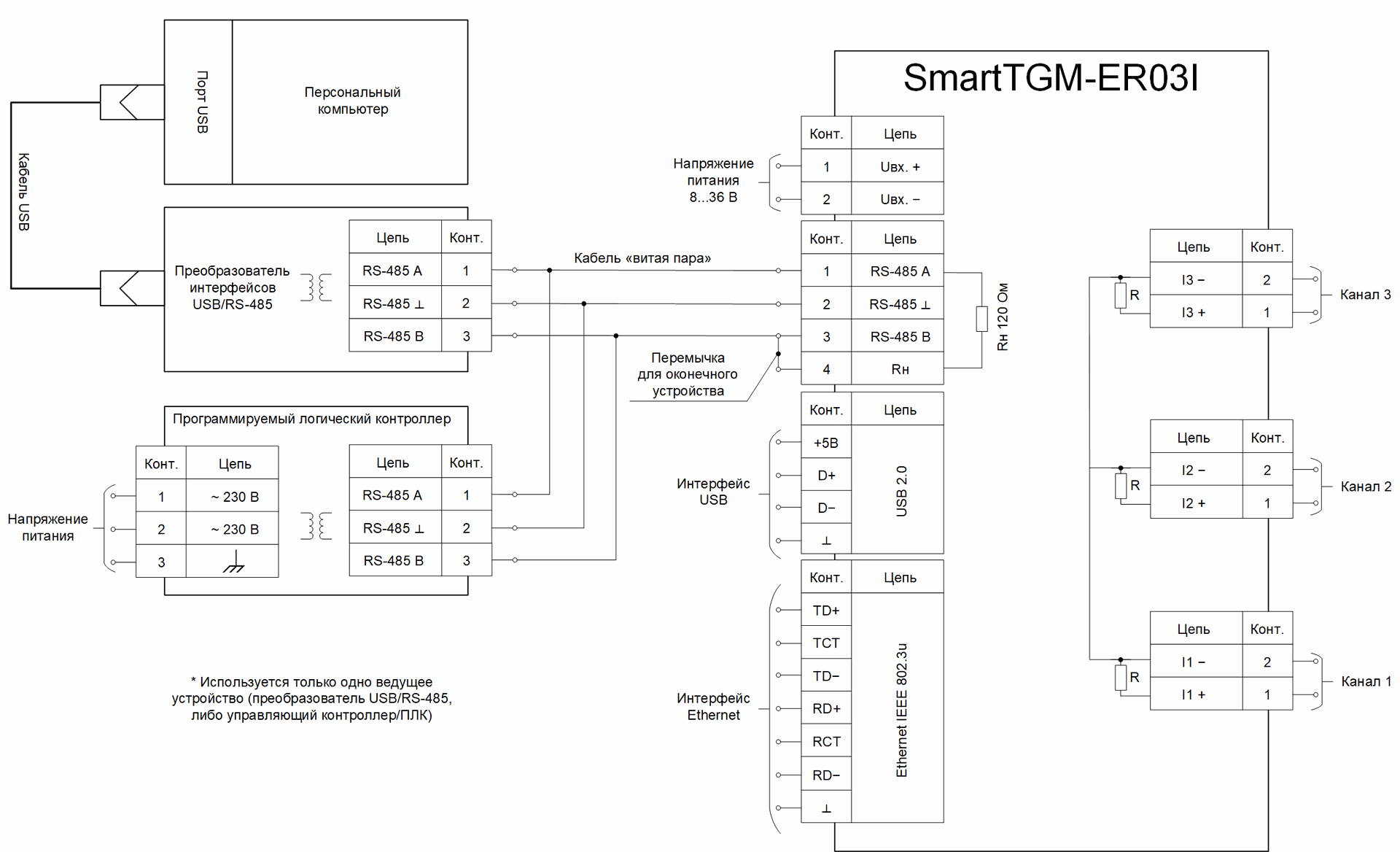

Схема подключения подключения SmartTGM-ER03I по интерфейсу RS-485 к ведущему устройству
Примечание: для подключения к ведущему ПК рекомендуется использование преобразователя интерфейсов USB/RS-485 с гальванической развязкой, при подключении прибора как ведущего устройства требуется замкнуть перемычку контактов 3 и 4 разъема интерфейса RS-485 для использования встроенного терминирующего резистора. Ведущее устройство на шине может быть только одно.
| Параметр | Значение |
|---|---|
| Температура окружающего воздуха, °С | -40…+50 |
| По устойчивости к климатическим воздействиям при эксплуатации соответствует группе исполнения, по ГОСТ Р 52931 | С3 |
| По устойчивости к механическим воздействиям при эксплуатации соответствует группе, по ГОСТ Р 52931 | L3 |
| Степень защиты от пыли и влаги, по ГОСТ 14254 | IP30 |
Гарантийные обязательства
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
| Наименование | Обозначение | Количество | Примечание |
| Трехканальный измеритель тока SmartTGM-ER03I | 2035315174.426439.001 | 1 | соответственно заказу |
| Паспорт изделия | 2035315174.426439.001 ПС | 1 | |
| Руководство по экплуатации | 2035315174.426439.001 РЭ | 1 | |
| Колодка (2 контакта) | 15EDGK-5.08-02P | 4 | |
| Колодка (4 контакта) | 15EDGK-5.08-04P | 1 | |
| DIN-рейка | NS35\7,5 | по заказу |
Обозначение при заказе
Трехканальный измеритель тока GOLENISHCHEV ELECTRONICS SmartTGM-ER03I
