На прошлой неделе был выпущен первый релиз микропрограммы прибора SmartTGM-W01, а также приложение для настройки устройства «SmartTGM configurator». Основные публикации по теме наших измерителей-преобразователей, а также документацию (руководства по эксплуатации, технические условия, сертификаты) мы будем размещать на странице продуктов данной серии на платформе c документацией. Политика нашей компании заключается в длительной поддержке наших изделий (доступ к архиву документации будет всегда открыт в разделе "Руководства" на сайте, а микропрограммы для приборов всегда доступны в репозитории GitLab (раздел "Загрузки" на нашем сайте).
Сегодня (29.04.2025 г.), на базе лаборатории ФабЛаб «ЭЛЕКТРОНИКА» Южно-Уральского Государственного Университета (ФГАОУ ВО «ЮУрГУ (НИУ)»), мы провели испытание и тестирование работы первой версии нашего прибора SmartTGM-W01. Основное назначение прибора - переводить показания с цифрового датчика преобразовывать в аналоговый сигнал в одном из стандартных унифицированных диапазонов для промышленной автоматики (напряжения, тока), обеспечивать дистанционный мониторинг показаний по Wi-Fi. Тестирование схемы проводилось с помощью специализированного оборудования, использовался Источник Калиброванных Сигналов Эни-201И (ГК «Энергия-источник»). Данный прибор является откалиброванным, поверенным и сертифицированным средством измерений, Рисунок 1.

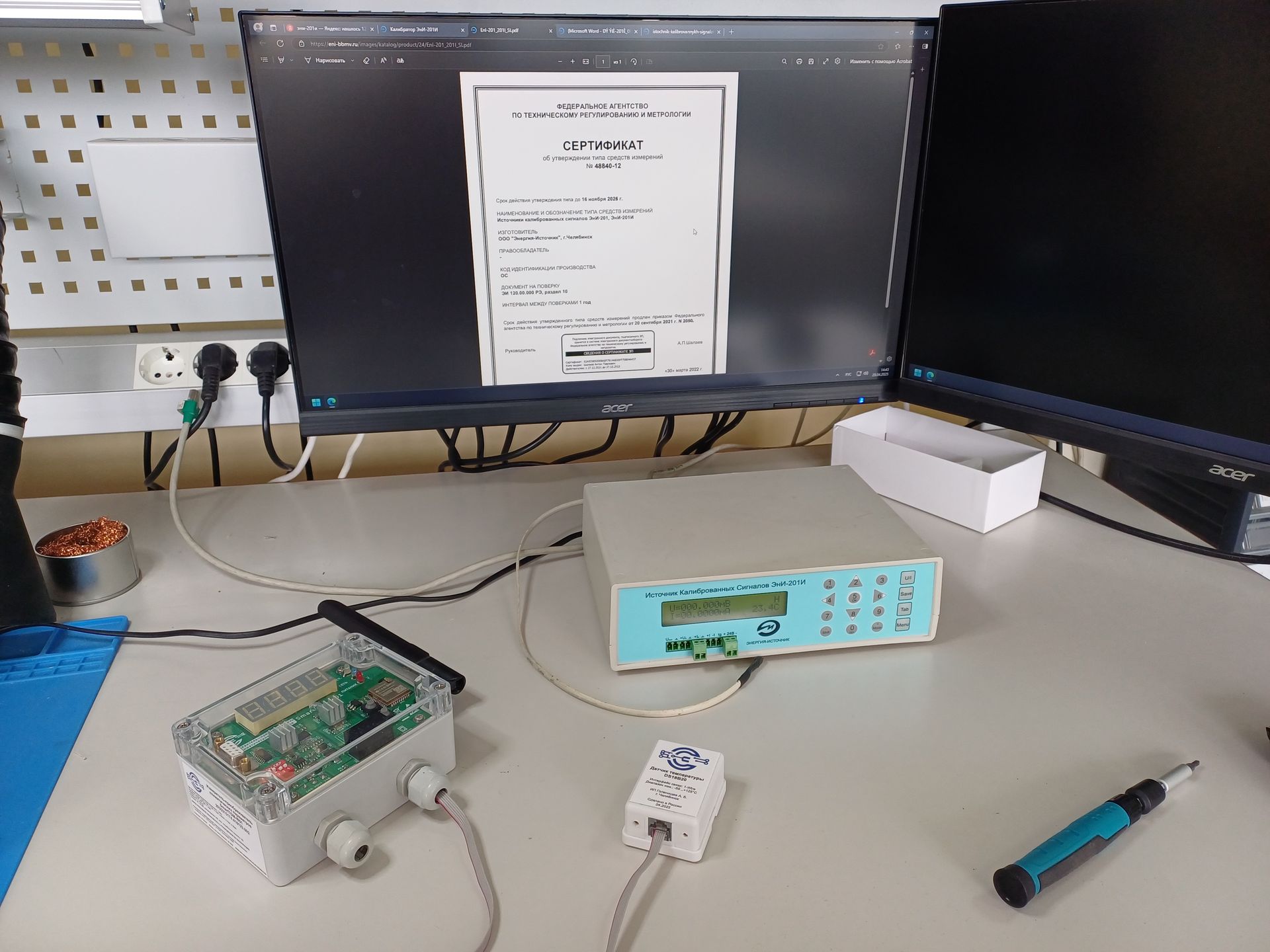

Рисунок 1. Испытуемый прибор SmartTGM-W01, а также используемый прибор для проверки и тестирования его измерительных свойств
Прибор ЭнИ-201И представляет собой устройство для измерения аналоговых сигналов (напряжение, ток), а также генерации сигналов в калибруемых пользователем диапазонах, что позволяет тестировать схемы для генерации/измерения сигналов с устройств, имеющих аналоговый интерфейс передачи показаний. Кроме того, прибор оснащен встроенным датчиком температуры DS18B20, который аналогичен тому, что используется с нашим испытуемым прибором.

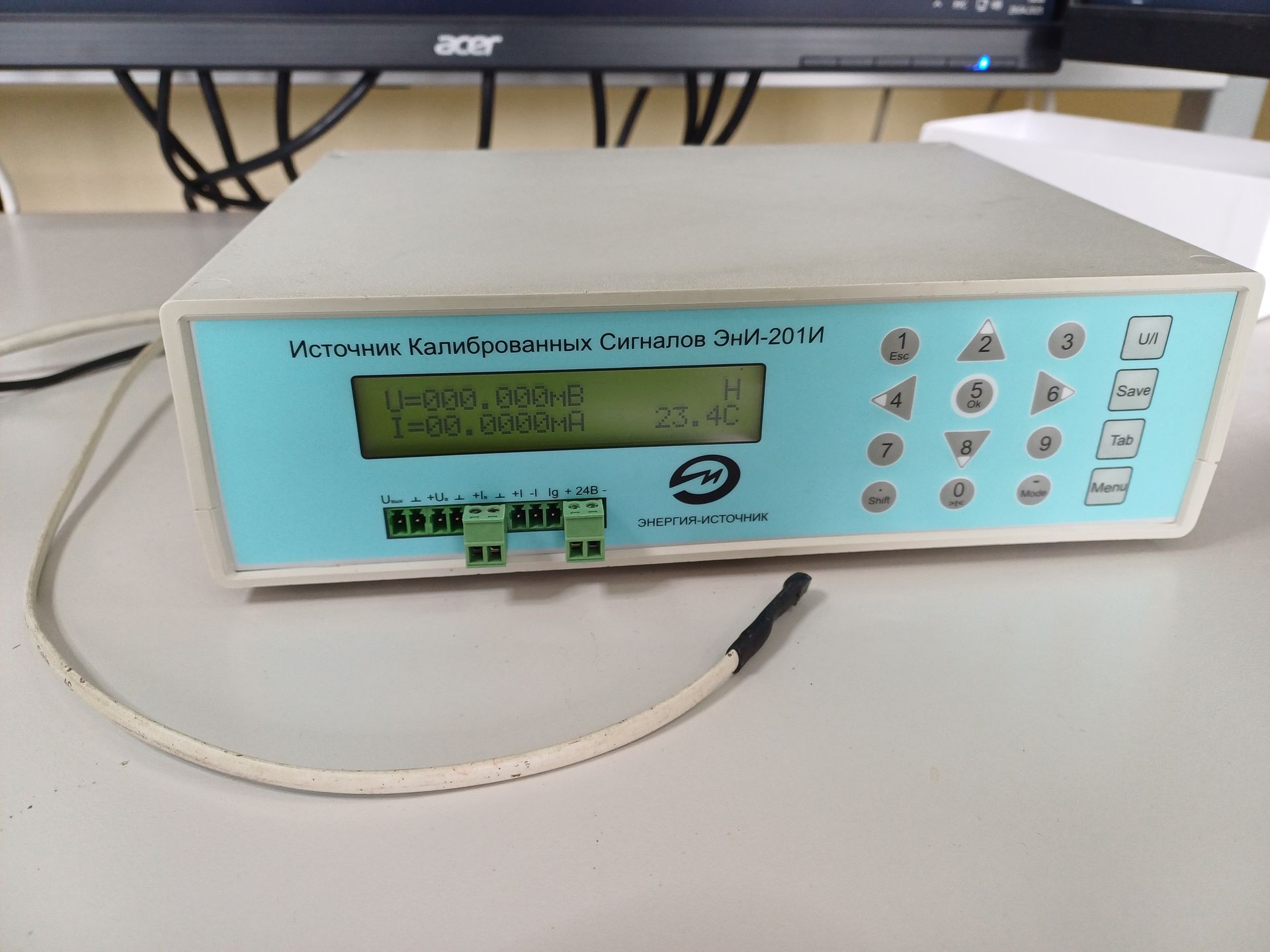

Рисунок 2. Источник Калиброванных Сигналов ЭнИ-201И с подключенным цифровым датчиком температуры DS18B20
Результаты испытаний показали, что наш калибруемый прибор SmartTGM-W01 обеспечивает с высоким разрешением передачу показаний с датчика в виде аналогового сигнала во всех указанных в характеристиках диапазонах напряжения и тока. Приведен пример работы с передачей значения температуры (пользователем в регистрах Modbus задан диапазон значений -30...+55 °С, на приборе задан переключателем режим выходного сигнала 4...20 мА), Рисунок 3.

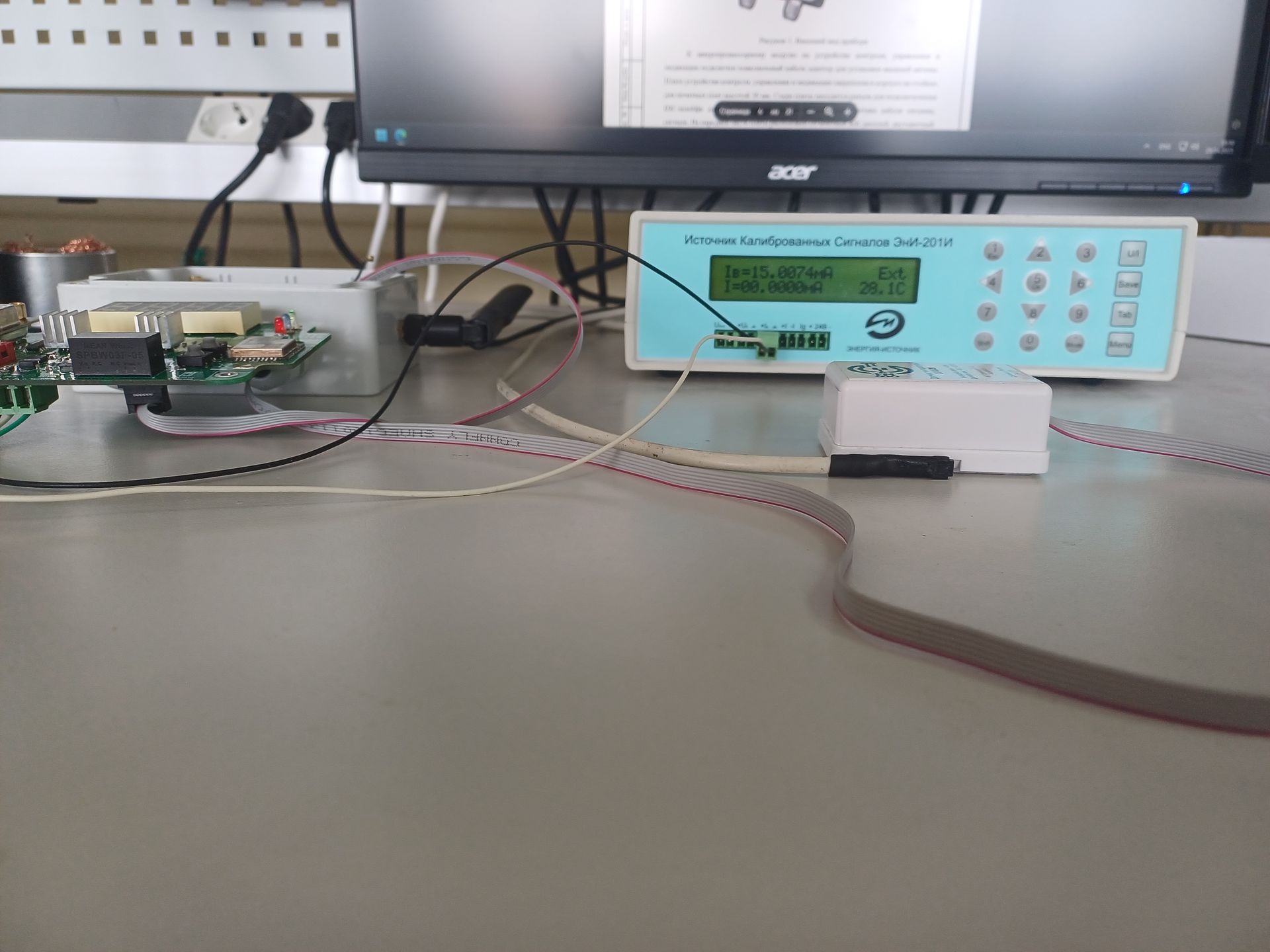

Рисунок 3. Измерение выходного тока прибора SmartTGM-W01, значение которого несет информацию о температуре (показания с датчика DS18B20 представленные в виде аналогового сигнала)
Измеренное значение можно преобразовать обратно в температуру для заданных известных диапазонов тока и температуры по следующей известной формуле (1):

Из нее следует, что измеренное прибором значение тока 15,00 мА соответствует 28,44 °С (это конвертированное в ток прибором SmartTGM-W01 показание температуры с датчика DS18B20). Как видно на рисунке 3, показания температуры с датчика DS18B20 на приборе ЭнИ-201И равно 28,10 °С, что немного отличается от показаний SmartTGM-W01 в пределах допустимых отклонений. Также провели испытания работы прибора в сети Wi-Fi с дистанционным мониторингом показаний, в ближайшее время будет опубликована статья в разделе "Руководства".
Полученные результаты можно считать успешными. Сможем совсем скоро представить Вам обновленную версию прибора, в которой мы доработаем конструкцию для удобства использования наших изделий, а также дополним микропрограмму нашего прибора новым функционалом для повышения точности измерений, ведь наша цель - предоставить нашим клиентам продукт с максимальным качеством и возможностями по разумной цене.
