Измерители-преобразователи климатических параметров SmartTGM

В скором времени мы будем рады представить Вам линейку новых универсальных измерителей-преобразователей физических величин: температура, относительная влажность, атмосферное давление. Приборы данной линейки относятся к средствам промышленной автоматизации и интернета вещей. Они предназначены для непрерывного мониторинга показаний с цифровых датчиков, генерации выходного электрического сигнала для программируемых логических контроллеров, чиллеров, измерительных модулей для мониторинга микроклимата, имеющих аналоговый вход для получения информации с измерителей-преобразователей. Также приборы позволяют отслеживать состояние и показания с датчика с помощью цифровых интерфейсов: USB, RS-485, RS-232, Wi-Fi 802.11 b/g/n. Кроме того, прибор обладает функцией ручной установки значений для выходного сигнала (без использования показаний с  датчика) для калибровки различных устройств. Приборы выполняются в герметичном корпусе с прозрачной крышкой с двумя кабельными вводами: для подключения кабеля и для подключения датчика. На рисунке 1 представлена созданная в САПР 3D-модель 1-го опытного прибора серии SmartTGM-W01.

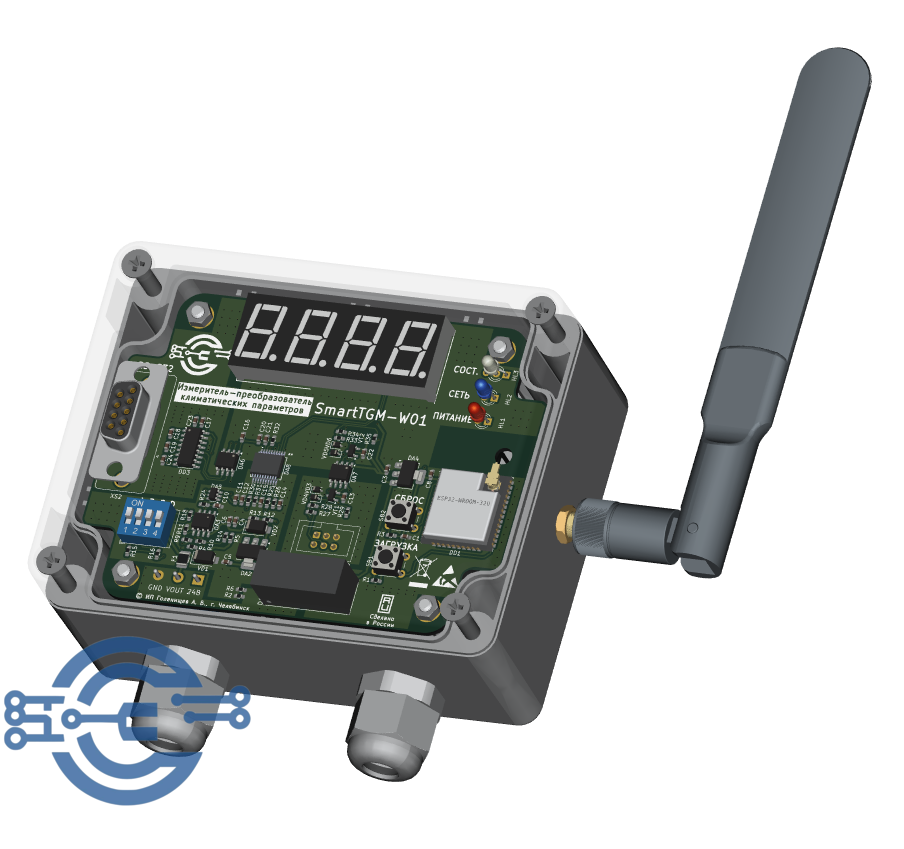

Рисунок 1. 3D-модель прибора SmartTGM-W01 (версия 31.03.2025 г.)

Наши измерители-преобразователи будут являться российскими аналогами серии калибруемых приборов THERMASGARD® производителя S+S Regeltechnik (Нюрбург, ФРГ).

Состояние разработки: выпуск и тестирование опытной партии.

Ближайшие аналоги: серия S+S Regeltechnik THERMASGARD® (Германия), ОВЕН ПВТ110 (Россия).

Условия эксплуатации: должны соответствовать условиям C2 по

ГОСТ Р 52931 для изделий исполнения группы УХЛ 2.1 ГОСТ 15150.

Температурный диапазон применения: -40..+55 °C .

Относительная влажность воздуха: 5..100% с конденсацией влаги.

Атмосферное давление: 84...106,7 кПа.

Степень защиты корпуса: IP65.

Интерфейс подключения датчиков: 1-Wire/I2C

Микропроцессор: Espressif Systems ESP32-D0WD

Разрешение ЦАП (генерация выходного сигнала): 12 бит.

Выходной сигнал (устанавливается переключателем на плате):

На нагрузку от 240 Ом: 0-5В, 1-5В, 0-10В, 2-10В,

На нагрузку до 500 Ом: 0-10мА, 2-10мА, 0-20мА, 4-20мА.

Интерфейсы: RS-232/USB (Modbus RTU), RS-485 (Modbus RTU), Wi-Fi 802.11 b/g/n (Modbus TCP, MQTT).

Гальваническая развязка интерфейсов: RS-232, RS-485, 1-Wire, генерирующей части выходного сигнала до 2,5 кВ.

Питание: 18-36В постоянного тока.

Варианты поставки изделия: серийная поставка

В настоящий момент проводим испытания наших изделий для того, чтобы быть уверенными в качестве наших продуктов. На рисунках 2,3 показаны фото первого прибора опытной серии SmartTGM-W01.

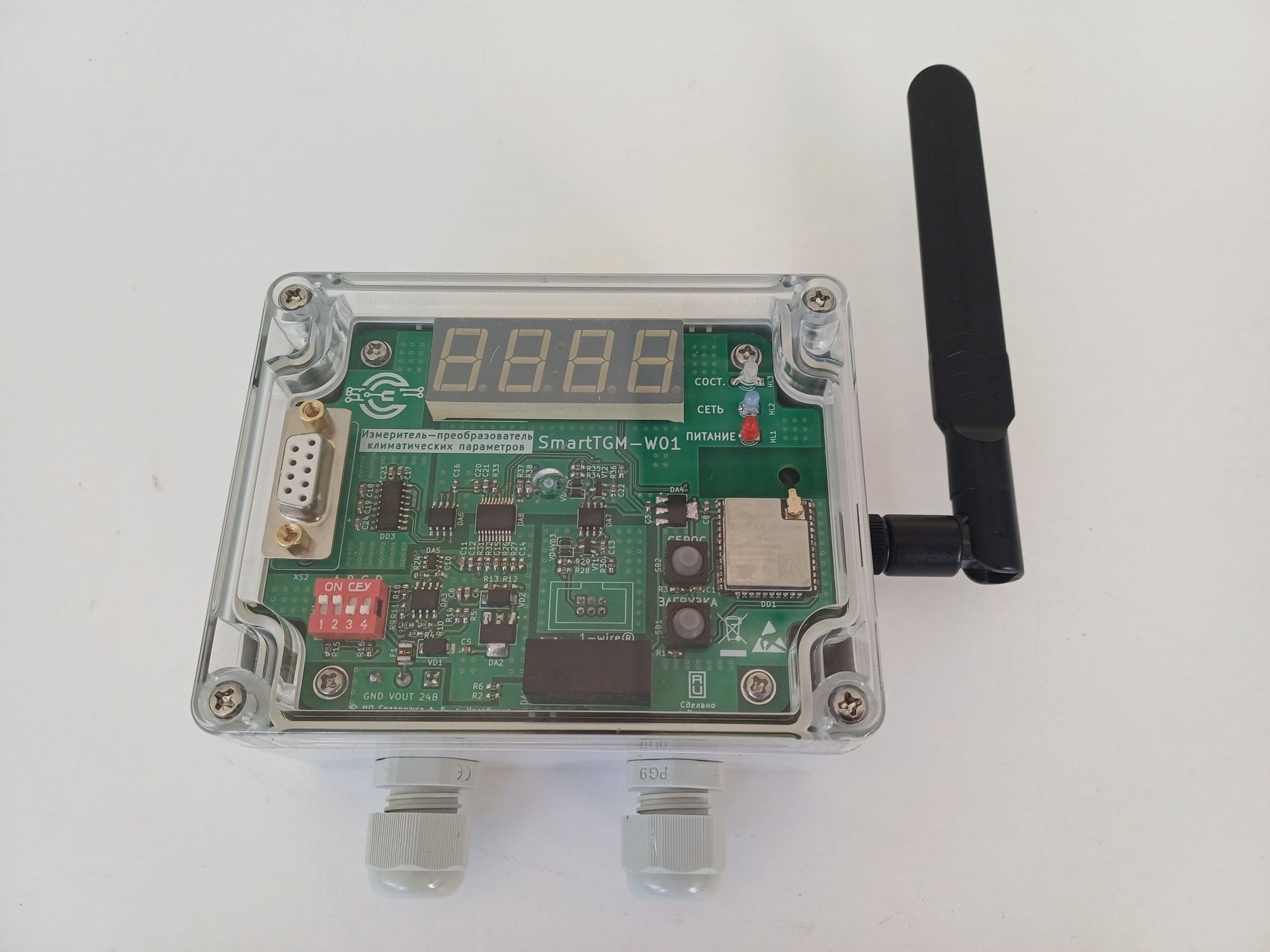

Рисунок 2. Внешний вид прибора SmartTGM-W01 спереди

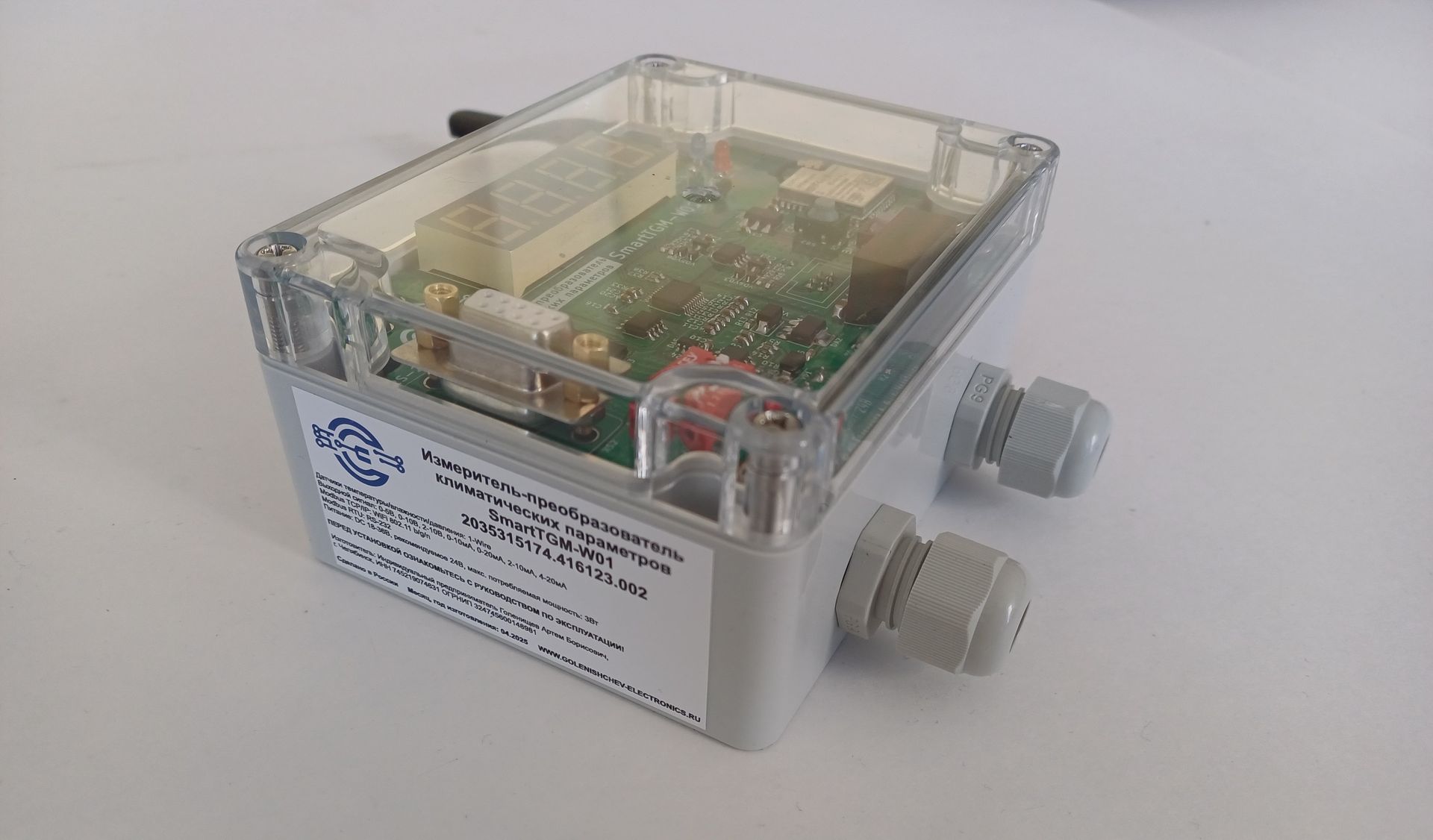

Рисунок 3. Внешний вид прибора SmartTGM-W01 сбоку

В первой версии микропрограммы прибора реализован программный интерфейс для корректной работы с датчиками температуры DS18B20, DS18S20, ИТ-ДТ-1Б. Реализован протокол ModbusRTU для удобной конфигурации устройства при подключении к ПК, а также ModbusTCP для удаленного мониторинга устройства. Прибор поддерживает аутентификацию в сети WPA2/EAP. На рисунке 4 показан пример схемы подключения прибора SmartTGM-W01.

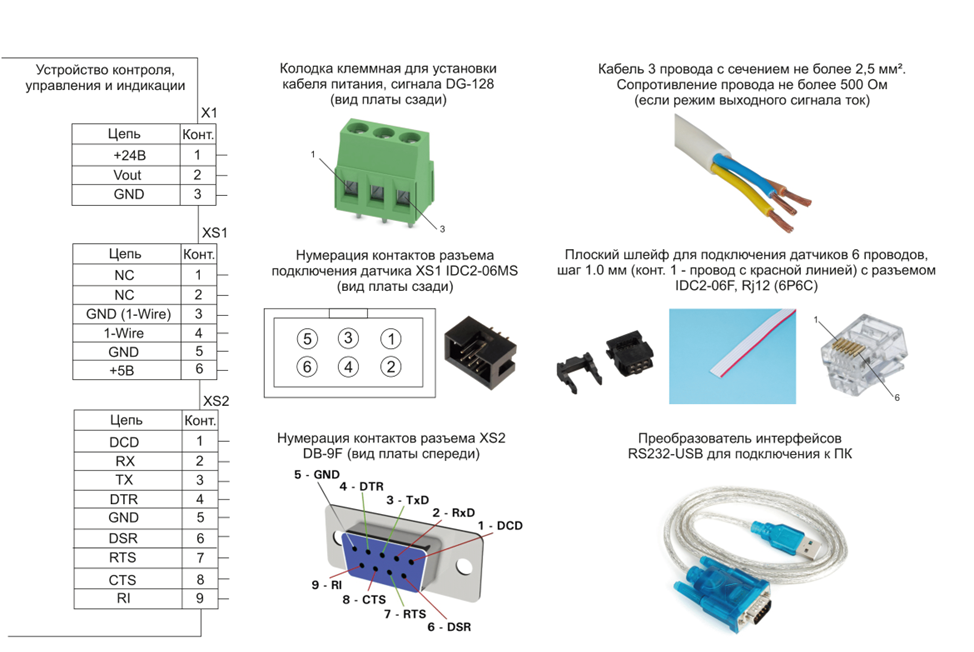

Рисунок 4. Схема подключения прибора SmartTGM-W01

В ближайшее время по результатам проведения испытаний запустим в производство новую, более совершенную версию. К достоинствам прибора можно отнести высокое разрешение ЦАПа для генерации выходного сигнала, простоту интеграции в существующие системы контроля параметров, высокую электромагнитную совместимость. Прибор может стать универсальным устройством для работы с любыми датчиками с интерфейсами 1-Wire, I2C.
